| Brand Name: | HangTuo |
| Model Number: | VE9」 |
| MOQ: | 1本 |
| 価格: | USD 248~380/ pc |
| Delivery Time: | 15~45日 |
| Payment Terms: | L/C,T/T,ウェスタンユニオン |

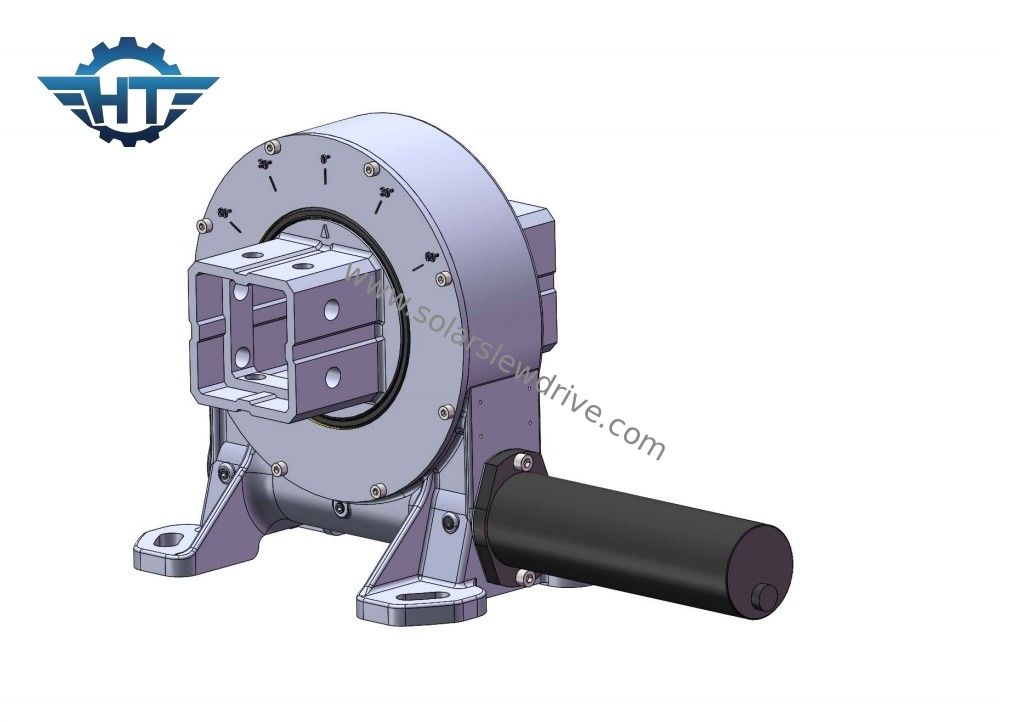

電気モーター PV 太陽光追跡システムを持つ単軸スロードライブ
単軸スロードライブ 記述
スロードライブの主な構成要素は外側のハウシングとギアと駆動モーターです.ギアは機器や構造に固定されています.負荷または回転する必要がある部分に接続されているモーターはワームとギアを動かし,その代わり,装置全体を回転させる.
スリーブドライブは,コンパクトな寸法を維持しながら,正確な運動制御と高いトルク出力を提供するように設計されています.ワームギアや他の種類のギアリングシステムを組み込むことが多い.スロードライブのギア比は,回転の速度とトルク特性を決定します.ギア比を調整し,モーターの速度を制御することによって,回転速度と位置位置の精度は,特定の要求に合わせて調整できる..
VEシリーズ スウィイングドライブの性能
| モデル | 割合 | 定数出力トルク (N.m) | 傾きトルク (N.m) | 保持トルク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 効率性 | 精度 | 自動ロック | 体重 (kg) |
| 3cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | そうだ | 12 |
| 5インチ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | そうだ | 18 |
| 7インチ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | そうだ | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | そうだ | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | そうだ | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | そうだ | 65 |
| 14インチ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | そうだ | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | そうだ | 135 |
| 21インチ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | そうだ | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | そうだ | 251 |
申請
スウィーリング駆動は,通常,風力タービン,重荷輸送機,太陽電池追跡機,港口クレーン,水力装置,クレーンステアリングメカニズム,自動化システム,重荷操作機柔軟性,強度,重荷を処理する能力により,スウィイングドライブは幅広い用途に適しています.そして信頼性制御回転や旋回運動に依存する多くの産業において不可欠な部品となっています.
