| Brand Name: | HangTuo |
| Model Number: | VE9」 |
| MOQ: | 1本 |
| 価格: | USD 248~380/ pc |
| Delivery Time: | 15~45日 |
| Payment Terms: | L/C,T/T,ウェスタンユニオン |

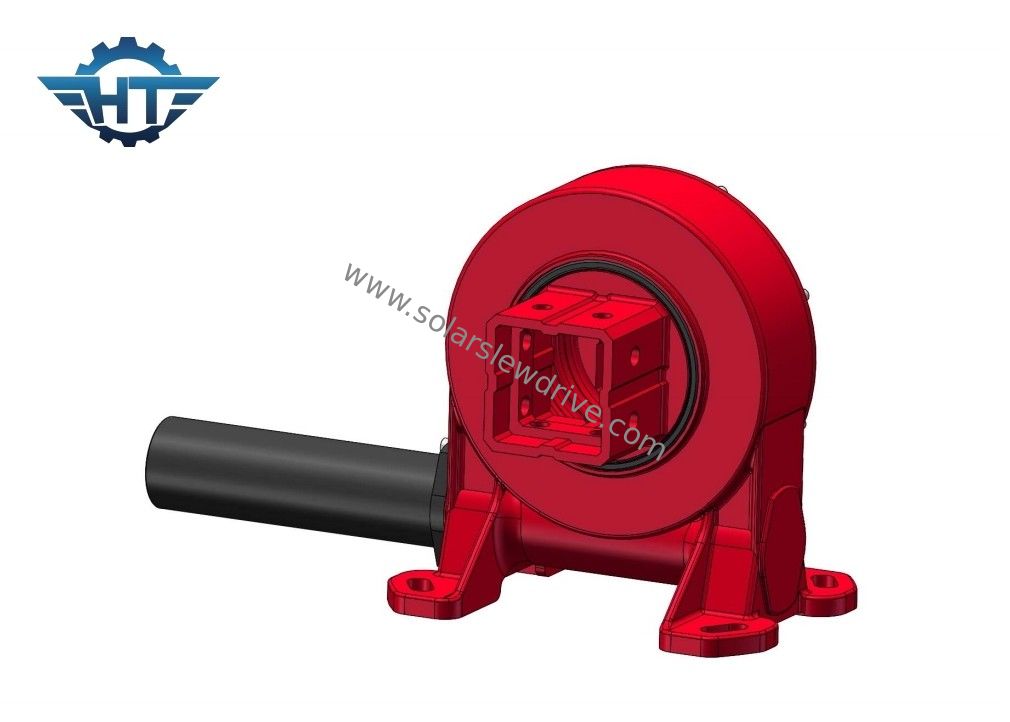

電気モーター付きシングルアクシススロードライブ 30年 フィールドライフ PV太陽光追跡システム
単軸スロードライブ 記述
スリュードライブの主な目的は,固定軸の周りに負荷の回転を可能にするか,標的の動きを追跡することです.高いトルク出力と重い軸性および放射線性負荷に対応する能力を提供スレーブドライブは,太陽電池追跡システム,クレーン,風力タービン,衛星アンテナ,掘削機,工業用ターンテーブルスリーブドライブは,コンパクトな寸法を維持しながら,正確な運動制御と高いトルク出力を提供するように設計されています.ワームギアや他の種類のギアリングシステムを組み込むことが多い.スロードライブのギア比は,回転の速度とトルク特性を決定します.ギア比を調整し,モーターの速度を制御することによって,回転速度と位置位置の精度は,特定の要求に合わせて調整できる..
VEシリーズ スウィイングドライブの性能
| モデル | 割合 | 定数出力トルク (N.m) | 傾きトルク (N.m) | 保持トルク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 効率性 | 精度 | 自動ロック | 体重 (kg) |
| 3cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | そうだ | 12 |
| 5インチ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | そうだ | 18 |
| 7インチ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | そうだ | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | そうだ | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | そうだ | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | そうだ | 65 |
| 14インチ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | そうだ | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | そうだ | 135 |
| 21インチ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | そうだ | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | そうだ | 251 |
特徴
無制限の周回回転と速度削減を実現する
より大きな軸力,射線力,転覆力に耐える
高精度で コンパクトな構造で 大容量です
申請
スウィングドライブは,通常,以下のような用途で使用されます.
太陽電池 の 追跡 システム: スウィイング ドライブ は 太陽電池 の 追跡 システム で 広く 用い られ て い ます.太陽 板 や 鏡 が 日 の 経過 を 一日 間 正確 に 追跡 する の を 保証 する ため です.これらのシステムは太陽光発電のエネルギー効率を向上させ 太陽光の吸収を最適化します.
施工及び重型機器:スウィング駆動装置は,クレーン,掘削機,掘削装置などの施工機械で使用される.それらは,機器の腕の回転と移動を可能にします.重荷を処理する際に正確な制御と安定性を確保する.
風力タービン: スウィイングドライブは風力タービンの重要な部品で,イアとピッチの動きを可能にします.横向 動力 は,風 の 面 に し て タービン の 横向 回転 を 容易 に するタービンの刃の角度を調整し,最適な風を捕捉します.
