| Brand Name: | HANGTUO |
| Model Number: | VE7」 |
| MOQ: | 1pc |
| 価格: | 145~226 USD/PC |
| Delivery Time: | 15~30日 |

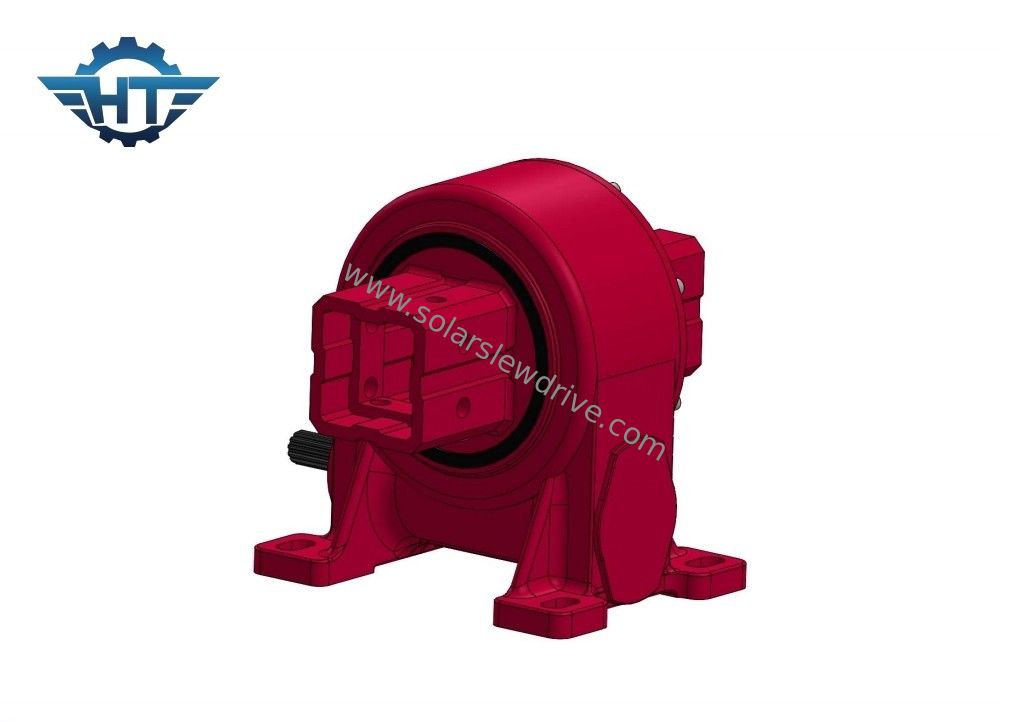

7''自閉式太陽スレーニングドライブで,CSP集中太陽追跡システムのための軸負荷は最大34kN
自閉式太陽スウィイングドライブ
スウィリングベアリングは主にフェルル,ローリング要素,ケージ,シールリングなどで構成されています.材料の設計と選択には様々な考慮が必要ですスロードライブは,制御回転運動と正確な位置付けを必要とする様々なアプリケーションで不可欠な部品です.彼らは,幅広い産業および機械システムでスムーズで連続的な回転を達成するための信頼性と効率的なソリューションを提供しています.
垂直ソーラー・トラッキング・スリュー・ドライブの性能パラメータ
| モデル | 割合 | 定数出力トルク | 傾きトルク | 軸負荷 | ラジアル負荷 | 保持トルク | 効率性 | 精度 | 自動ロック | 体重 |
| N.m | N.m | kN | kN | N.m | 程度 | そうだ | 体重 | |||
| 3cm | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | そうだ | 13kg |
| 5インチ | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | そうだ | 18kg |
| 7インチ | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | そうだ | 28kg |
| 8インチ | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | そうだ | 35kg |
| 9インチ | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | そうだ | 51kg |
| 12インチ | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | そうだ | 61kg |
| 14インチ | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | そうだ | 78kg |
| 17インチ | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | そうだ | 105kg |
| 21インチ | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | そうだ | 185kg |
| 25インチ | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | そうだ | 244kg |
申請
衛星皿アンテナ:スウィングドライブは,衛星皿アンテナで使われており,皿の正確な追跡と位置付けを可能にします.衛星と恒久的な接続を維持するためにアンテナの向きを調整することができます信頼性の高いコミュニケーションを保証します
沖合および海洋用途: スリーニングドライブは,クレーン,ダビット,リッチを含む沖合および海洋機器で一般的に使用されています.厳しい海洋環境 で 重荷 を 回転 し て 持ち上げる こと を 容易 に する海上石油リグや船舶,港湾事業など
再生可能エネルギーアプリケーション:太陽光追跡システムと風力タービンに加えて,スウィイングドライブは他の再生可能エネルギーアプリケーションでも使用されています.例えば,潮流エネルギーシステムで利用され,潮流タービンの方向性を制御し,潮流からのエネルギー捕獲を最適化します.
