革新的で、費用効果が大きい回転ドライブの提供
 |
| 起源の場所: | 中国 |
| ブランド名: | HangTuo |
| 証明: | CE, ISO9001 |
| モデル番号: | VE7」 |
| 最小注文数量: | 1本 |
|---|---|
| 価格: | USD 280~504 / pc |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 15~45日 |
| 支払条件: | L/C,T/T,ウェスタンユニオン |
| 供給の能力: | 月に2000個 |
| サイズ: | 7インチ | ギヤ比率: | 57:1 |
|---|---|---|---|
| 効率性: | 40% | 色: | 要求通り |
| 製品名: | PVの太陽取付けシステム | 保護レベル: | IP66 |
| 保証: | 5~10年 | 体重: | 55キログラム |
| ハイライト: | ip66 スレーブ駆動ギアボックス,小型スレーブ駆動のギアボックス,PV太陽光装置 スレッドギアボックス |
||

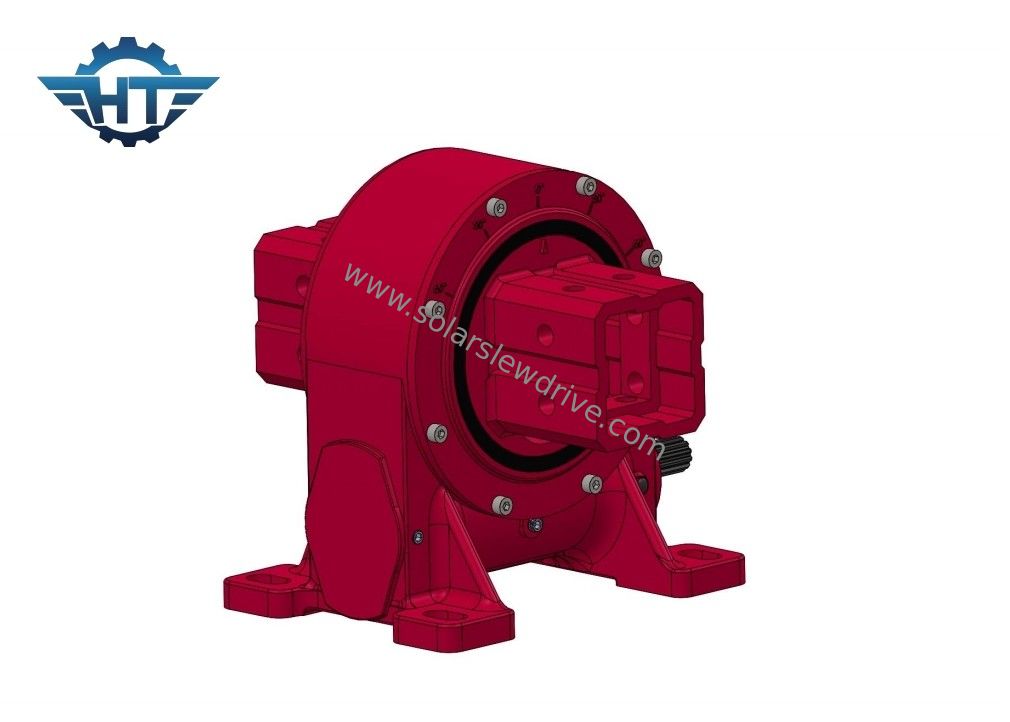

IP66 閉ざされた小型スリーブ駆動ギアボックス PV太陽光装置
閉ざされたハウジング スリーブ駆動ギアボックス
スウィイングギアボックスの主な目的は,制御された回転と負荷のサポートを提供することです.いくつかの主要なコンポーネントで構成されています.
ハウジング:ギアボックスの内部部品を収納する外構造.
スリーブリング:ギアボックスの円滑な回転を可能にする大きな円形軸承.回転中に負荷に支えと安定性を提供します.
ギア列車:ギア列車は,望ましい回転出力を達成するために特定の配置に配置されたギアセットで構成される.通常,スポンギア,螺旋ギア,ワームギア.
モーター:モーターは,スウィイングギアボックスを回転させる駆動力を供給する.それは電気モーター,水力モーター,または特定のアプリケーションに応じて手動曲線であってもよい.
出力軸:出力軸は,ギア列車に接続され,ギアボックスのハウジングから伸びます.それは回転運動を負荷に移し,回転できるようにします.
VE型スウィイングドライブの技術表
| モデル | 割合 | 定数出力トルク (N.m) | 傾きトルク (N.m) | 保持トルク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 効率性 | 精度 (°) | 自動ロック | 体重 (kg) |
| 3cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | そうだ | 12 |
| 5インチ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | そうだ | 18 |
| 7インチ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | そうだ | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | そうだ | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | そうだ | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | そうだ | 65 |
| 14インチ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | そうだ | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | そうだ | 135 |
| 21インチ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | そうだ | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | そうだ | 251 |
申請
衛星皿アンテナ:スウィングドライブは,衛星皿アンテナで使われており,皿の正確な追跡と位置付けを可能にします.衛星と恒久的な接続を維持するためにアンテナの向きを調整することができます信頼性の高いコミュニケーションを保証します
沖合および海洋用途: スリーニングドライブは,クレーン,ダビット,リッチを含む沖合および海洋機器で一般的に使用されています.厳しい海洋環境 で 重荷 を 回転 し て 持ち上げる こと を 容易 に する海上石油リグや船舶,港湾事業など
再生可能エネルギーアプリケーション:太陽光追跡システムと風力タービンに加えて,スウィイングドライブは他の再生可能エネルギーアプリケーションでも使用されています.例えば,潮流エネルギーシステムで利用され,潮流タービンの方向性を制御し,潮流からのエネルギー捕獲を最適化します.
娯楽ドライブ: スウィイングドライブは,フェリスホイール,観測ホイール,旋回プラットフォームなどの様々な娯楽パークのドライブで役割を果たします.ドライバーの快適で楽しい体験を 確保する.
