| ブランド名: | HangTuo |
| モデル番号: | VE7」 |
| MOQ: | 1本 |
| 価格: | USD 280~504 / pc |
| 納期: | 15~45日 |
| 支払い条件: | L/C,T/T,ウェスタンユニオン |

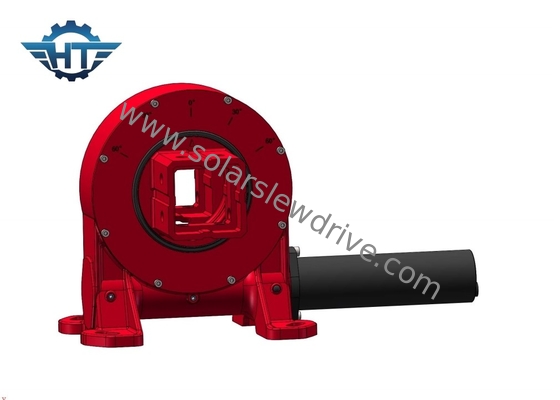

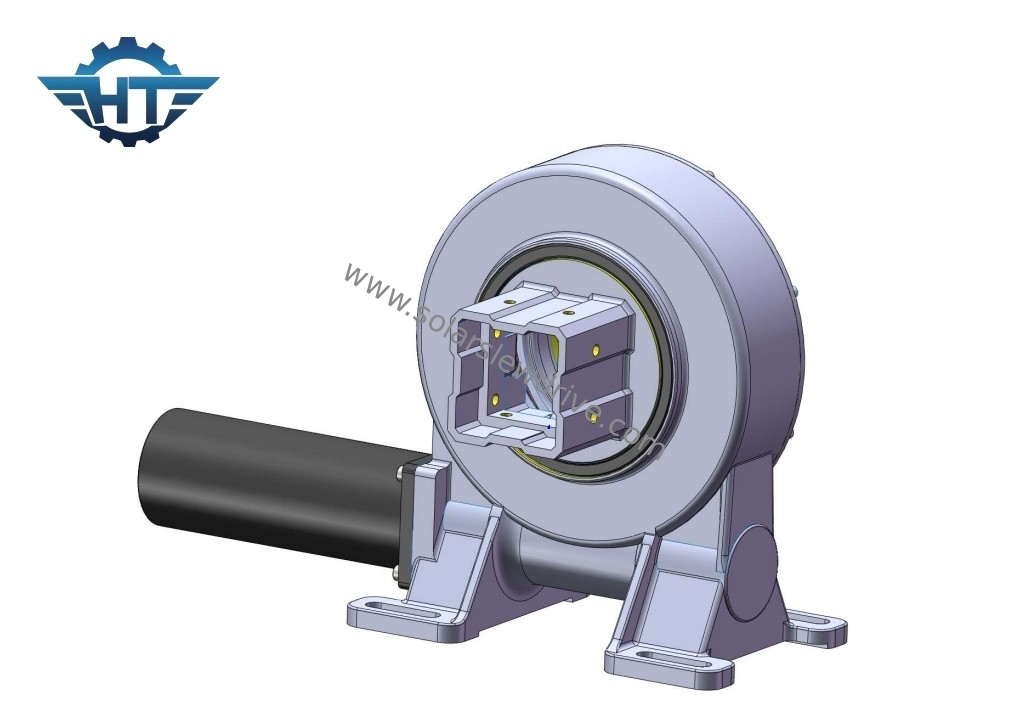

VE7 ホリゾンタルソーラー・トラッキング・システム用 ワームギアスロードライブ
VE7 スレーブドライブ ギアボックス 説明
スローリングギアボックス (スローリングギアボックス,スローリングリング,スローリング・リング) は,重型機械や機器に回転運動またはスローリング運動を提供するために使用される機械装置である.制御回転を必要とするアプリケーションで一般的に使用されますクレーン,掘削機,風力タービン,太陽光トレーサーなどです
振動ギアボックスはいくつかの主要な部品で構成されています.
外輪:外輪はギアボックスの静止部分として機能し,安定したマウント表面を提供します.通常は円形で,内周には一連のギア歯またはレースウェイが含まれています..
内輪:内輪は,回転運動を必要とする機器または機械に接続される.外輪に搭載され,それに対して回転するように設計されている.内輪は,外周にギア歯またはレースウェイも持っている.
ギア・メカニズム:ギア・メカニズムは,内輪と外輪の回転を可能にします.通常は,内輪と外輪の両方の歯やレースウェイと関わるギアまたはロールセットで構成されています.トークを伝達し摩擦を軽減することで,ギアメカニズムはスムーズで制御された回転運動を可能にします.
駆動システム: 駆動システムは,スウィイングギアボックスに電力を供給する責任を負います.電気モーター,水力システム,ギアモーターを含む様々な手段で動かすことができます.駆動システムは回転エネルギーをギアメカニズムに転送振り回す動きを起動します
ベアリング: スウィイングギアボックスには,負荷を支えるベアリングと,回転時の摩擦を最小限に抑えるベアリングが組み込まれています.これらのベアリングは,高い軸性,半径性,モメント性負荷に耐えるように設計されています.ギアボックスの安定性と耐久性を確保する.
密封と潤滑: 内部部品を汚染物から保護し,スムーズな動作を維持するために,スウィリングギアボックスには密封システムが装備されています.これらの密封は,塵,湿度,変速箱に入ってくる他の粒子が滑滑は,動く部品間の摩擦と磨きを軽減し,ギアボックスの寿命を延長するためにも不可欠です.
垂直単一シリーズスウィングドライブの技術データ
| モデル | 割合 | 定数出力トルク (N.m) | 傾きトルク (N.m) | 保持トルク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 効率性 | 精度 (°) | 自動ロック | 体重 (kg) |
| 3cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | そうだ | 12 |
| 5インチ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | そうだ | 18 |
| 7インチ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | そうだ | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | そうだ | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | そうだ | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | そうだ | 65 |
| 14インチ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | そうだ | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | そうだ | 135 |
| 21インチ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | そうだ | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | そうだ | 251 |
申請
スウィイングギアボックスは,重い機器が水平または垂直に回転できるように,正確かつ制御されたスウィリング運動を提供するように設計されています.厳しい環境産業や建築の様々な用途において重要な部品となっています.
キーパラメータの用語集
傾きモメント トーク:このトルクは重力負荷を負荷の位置とスウィリングベアリングの中心間の距離に掛けます.実際のトルクが定位傾きモメントトルクよりも大きい場合,スウィーリングドライブは転覆されます..
半径負荷:ローディングベアリングの軸に垂直に負荷
軸負荷:ローリング軸に平行な負荷
保持トルク:ドライブが逆方向に回転し,部品が損傷しない場合,最大達成されたトルクは保持トルクと呼ばれ,壊れたトルクとしても見られます.
自動ロック:負荷があるときのみ,スウィリングドライブが逆回転できず,したがって自動ロックと呼ばれる.
