革新的で、費用効果が大きい回転ドライブの提供
 |
| 起源の場所: | 中国 |
| ブランド名: | HangTuo |
| 証明: | CE, ISO9001 |
| モデル番号: | VE7」 |
| 最小注文数量: | 1本 |
|---|---|
| 価格: | USD 100~380/ pc |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 15~45日 |
| 支払条件: | L/C,T/T,ウェスタンユニオン |
| 供給の能力: | 月に2000個 |
| 適用する: | PV太陽光パネル追跡システム | 設置場所: | オープンフィールド |
|---|---|---|---|
| コーティングクラス: | C5 | 流動: | 7.5A |
| 電圧: | 24V/48V/110V/220V/380V | ギヤ タイプ: | 双重 包み込み ワーム 装備 |
| タイプの歯: | はすば歯 | パッケージ: | パライウッドケース |
| ハイライト: | ve7 ソーラースレイドドライブ,2 ポートレイト ソーラー スレイド ドライブ,ソーラートラッカー スレイド 駆動 ワームギア |
||

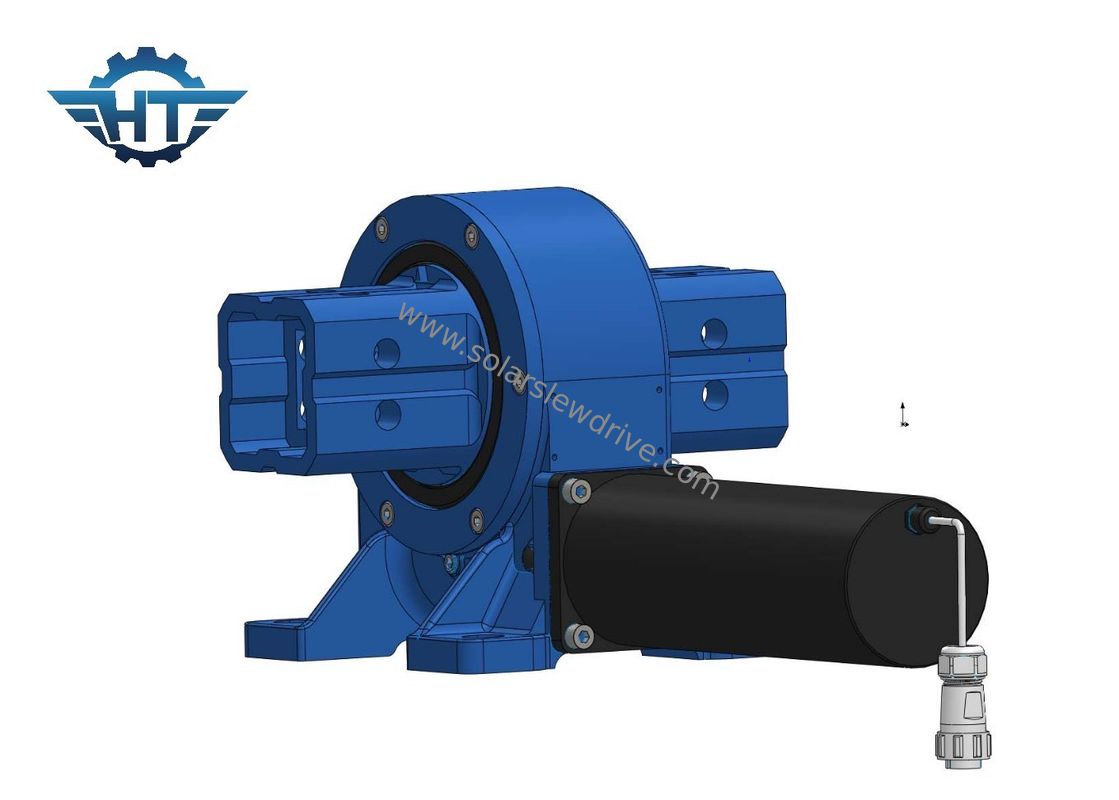

VE7 ソーラー スリード フォア 2 ポートレイト PV 太陽光パネル追跡システム
ソーラースレーブドライブ記述
ワームギア回転駆動は,制御回転運動を容易にするワームギアメカニズムを組み込んだギアボックスの一種である.これらのドライブは,精度と制御回転を必要とする様々なアプリケーションで広く使用されています特に重荷をスムーズかつ効率的に回す必要がある場合.
VEシリーズのスウィングドライブに関する技術データ
| モデル | 割合 | 定数出力トルク (N.m) | 傾きトルク (N.m) | 保持トルク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 効率性 | 精度 (°) | 自動ロック | 体重 (kg) |
| 3cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | そうだ | 12 |
| 5インチ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | そうだ | 18 |
| 7インチ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | そうだ | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | そうだ | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | そうだ | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | そうだ | 65 |
| 14インチ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | そうだ | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | そうだ | 135 |
| 21インチ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | そうだ | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | そうだ | 251 |
スウィイングドライブ 特徴
ワームギアメカニズム:
ワームギア回転駆動の核はワームギアメカニズムで,歯の輪 (ギア) と接触する螺紋螺栓 (ワーム) で構成される.
この配置では,高速ギア減速比が提供され,精密かつゆっくりとした回転が可能になります.
コンパクトデザイン:
スウィングドライブは,コンパクトで自立的に設計されており,空間が限られているアプリケーションに適しています.
高トルク出力:
ワームギア構成は本質的に高いトルク出力を供給し,スウィイングドライブを重要な回転力を必要とするアプリケーションに適しています.
ワームギア スウィイングドライブ アプリケーション
ソーラー追跡システム:
ワームギア回転駆動は,太陽電池パネルの効率を最適化するために,太陽電池追跡システムで一般的に使用されます.
風力タービンのピッチとヤウ制御:
風力発電のアプリケーションでは,スピリングドライブは風力タービンの刃のピッチとヤワ運動を制御するために使用され,最適な風力捕獲を保証します.
建設設備と材料処理設備:
スウィングドライブは,クレーン,掘削機,その他の建設機械に応用され,重荷を上げ,位置付けするための制御回転を提供します.
