| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1本 |
| 価格: | USD 280~504 / pc |
| Delivery Time: | 15~45日 |
| Payment Terms: | L/C,T/T,ウェスタンユニオン |

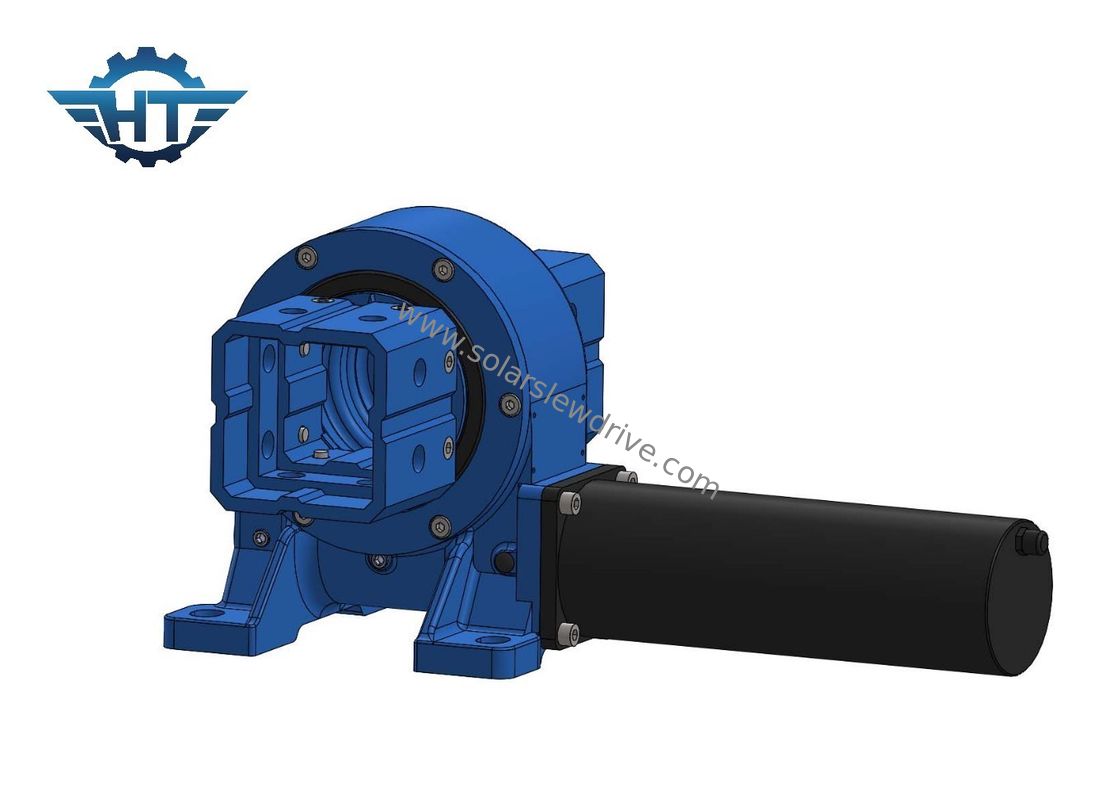

VE9 スリュードライブギアボックス 斜または傾斜の水平単軸太陽追跡システム
VE9 スレーブ駆動ギアボックス記述
ハントゥーの先端の ソーラー追跡用の ワームギアスウィイングドライブソリューション コンパクトな設計,高い負荷容量,太陽光パネルの効率的かつ正確な調整を可能にし,エネルギー生産のために最大限の太陽光を吸収する.
次の表は VE9 スウィリングドライブの技術パラメータを示しています.
| モデル: | VE9 | 産地 | チャン州,中国 |
| ブランド | ハングトゥー | タイプ | 付属している |
| 材料 | 42CrMo,50Mn | 出力トルク | 4300 N.m |
| 傾きモメント トーク | 16 K N.m | 保持トルク | 27 K N.m |
| 静的軸定数 | 60 KN | 静的放射性ランキング | 130 KN |
| 動的軸定数 | 30 KN | ダイナミック・ラジアル・レーティング | 65 KN |
| ギア比率 | 37:1 | 効率性 | 40% |
VE型スウィイングドライブの技術表
| モデル | 割合 | 定数出力トルク (N.m) | 傾きトルク (N.m) | 保持トルク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 効率性 | 精度 (°) | 自動ロック | 体重 (kg) |
| 3cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | そうだ | 12 |
| 5インチ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | そうだ | 18 |
| 7インチ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | そうだ | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | そうだ | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | そうだ | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | そうだ | 65 |
| 14インチ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | そうだ | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | そうだ | 135 |
| 21インチ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | そうだ | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | そうだ | 251 |
梱包 と 輸送
各回転駆動ギアボックスは,輸送中に衝撃,振動,または粗悪な処理による損傷を防ぐために,泡のパッディングまたは泡のラップでしっかりと包装され,マッサージされています.税関処理や追跡を容易にするために 請求書,梱包リストなど 必要な書類を用意します
目的地や緊急性によって,地上貨物,航空貨物,または海貨物などの様々な方法で輸送を安排することができます.輸送方法の選択は,コストなどの要因も考慮します.輸送時間や 貨物の感度
