革新的で、費用効果が大きい回転ドライブの提供
 |
| 起源の場所: | 中国 |
| ブランド名: | HANGTUO |
| 証明: | CE, ISO9001 |
| モデル番号: | VE5" |
| 最小注文数量: | 1 PC |
|---|---|
| 価格: | 145~226 USD/PC |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 15~30 日 |
| 供給の能力: | 12000 PCS/年 |
| ギヤ タイプ: | 横軸自閉装置 | 使用: | 傾斜太陽追尾システム |
|---|---|---|---|
| 電源: | 24Vまたは48V DC | 動作温度: | -30°C~+80°C |
| 回転する: | ±65°回転 | 油脂 注入: | 内部 5年 |
| エンコーダー: | 選択可能 | タイプの歯: | はすば歯 |
| ハイライト: | シングルアクシススレーブ駆動ギアボックス,PVマウントシステム スレーブ駆動ギアボックス,電気モーター スレーブ駆動ギアボックス |
||

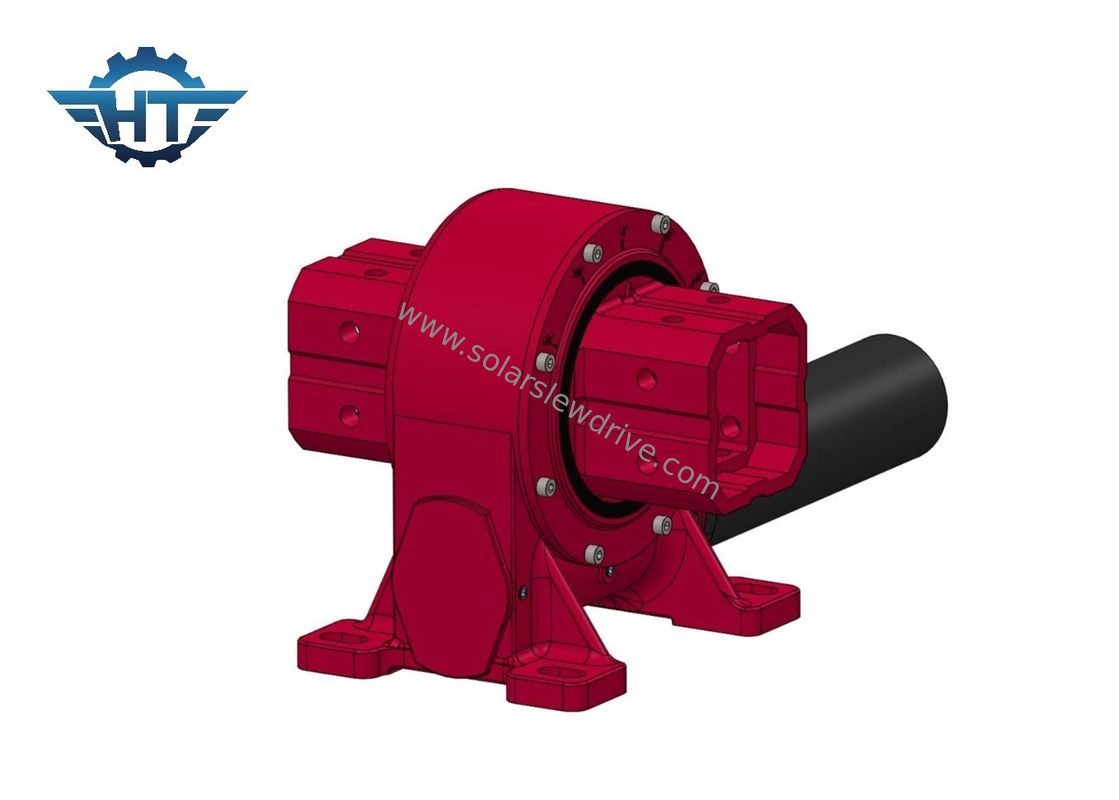

シングルアクシス スリーブドライブギアボックス 電気モーター付き PV マウント追跡システム
スレーブ駆動ギアボックス 記述
太陽電池追跡システム用のスウィイング駆動ギアボックスは 太陽電池パネルが一日中太陽の軌道をたどることを可能にする重要な部品です詳細な説明があります.太陽電池パネルを円滑に回転させるための高トルク出力を供給するように設計されています. これにより,パネルが太陽の動きを効果的に追跡し,一日中エネルギーを最大化することができます..
太陽電池の追跡システムにも 2つの軸の動きをサポートする ギアボックスがあります太陽電池パネルが太陽の日々の東西移動 (アジムス追跡) と季節的な北南移動 (高さ追跡) を追跡できるようにする太陽光と太陽電池板の間の射角を最適化することで エネルギー捕獲を最大化します
垂直スリーブ駆動性能パラメータ
| モデル | 割合 | 定数出力トルク | 傾きトルク | 軸負荷 | ラジアル負荷 | 保持トルク | 効率性 | 精度 | 自動ロック | 体重 |
| N.m | N.m | kN | kN | N.m | 程度 | そうだ | 体重 | |||
| 3cm | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | そうだ | 13kg |
| 5インチ | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | そうだ | 18kg |
| 7インチ | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | そうだ | 28kg |
| 8インチ | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | そうだ | 35kg |
| 9インチ | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | そうだ | 51kg |
| 12インチ | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | そうだ | 61kg |
| 14インチ | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | そうだ | 78kg |
| 17インチ | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | そうだ | 105kg |
| 21インチ | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | そうだ | 185kg |
| 25インチ | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | そうだ | 244kg |
スウィイング駆動ギアボックスは,異なる太陽光パネルサイズとシステム要件に対応するために,さまざまなサイズ,ギア比率,およびマウント構成で利用できます.カスタマイズオプションには,異なるモータータイプが含まれます.特殊な用途に合わせたエンコーダーと保護機能制御システムとの互換性により 太陽光発電システムの欠かせない部品となります.
