| ブランド名: | HT |
| モデル番号: | VE7」 |
| MOQ: | 1 |
| 納期: | 7~15 日 |
| 支払い条件: | T/T |

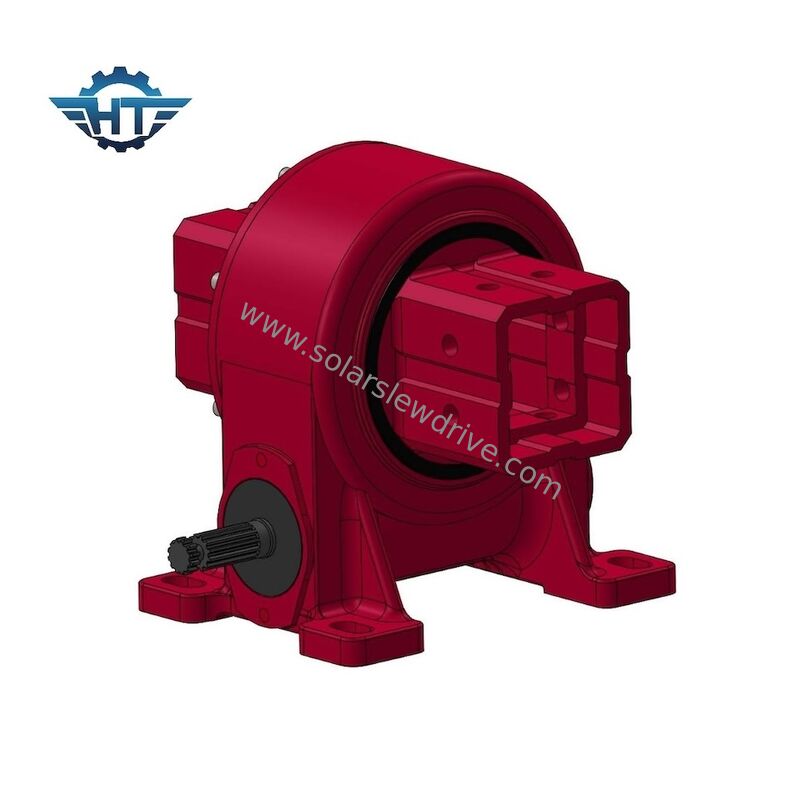

太陽追跡システムのための強化された平方チューブプロファイルを持つスウィイングドライブ
垂直回転駆動の説明
太陽光追跡システム用のスクエアチューブ式スプリット型スウィイングドライブは,機械的信頼性の設計原則に基づいて開発され,長期のフィールド操作に最適化されています.システムアーキテクチャは,駆動メカニズムと負荷を負担する構造を分離する.重要な部品の独立したサービスと機械的隔離を可能にします.
スプリット型スウィリングドライブ スウィリングドライブ 主な特徴
負荷を負担するフレームは,扭曲硬さを増やし,高い動的負荷下で構造変形を減らすために強化された四角管のプロファイルを採用します.限られた要素の最適化は,周期的な負荷下で材料の疲労を最小限に抑えながら,全体的な機械的強度を高めるために適用されます..
駆動装置は,電力の入力量が150W未満の低で,出力トークが7,500Nm以上である.保持トーク容量が45kNmを超えると,システムは,強い風力や機械的な反転による逆回転を効果的に防止する..
駆動装置全体が IP66 保護レベルに封印されており,塵粒子の侵入や高圧水噴出に抵抗します.システムは,-40°Cから80°Cの環境で連続的に動作するように設計されています.砂漠,沿岸地域,冷たい気候の施設に適しています.
コンポーネントは疲労耐性と長寿命の要件に基づいて選択されます.機械トランスミッションシステムは,磨きや機械的な反作用を最小限に抑えるように設計されています.安定した出力トルクと長期間の追跡精度を確保する.
モジュール式スプリット型構成により,設置の複雑性が軽減され,構造構造を乱さずにドライブユニットの現場での迅速な分解が可能になります.この方法により,メンテナンスのサイクルが短くなります労働費を削減し,システムの利用性を高めます
この製品はCE認証の要件を満たし,機械安全性と電気性能に関する国際基準を満たしています.
参照パラメータ
| ポイント | 仕様 |
| 入力電源 | ≤ 150W |
| 定数出力トルク | ≥ 7,500 Nm |
| 保持トルク | ≥ 45 kNm |
| 保護評価 | IP66 |
| 動作温度 | -40°Cから+80°C |
| 認定 | CE |
エンジニアリングのカスタマイズ
システムには,以下を含むエンジニアリングレベルのカスタマイズがサポートされています.
トルクと負荷の構成
表面処理と腐食防止
メカニカルインターフェース設計
コントロールとモーター選択
環境強化の選択肢
