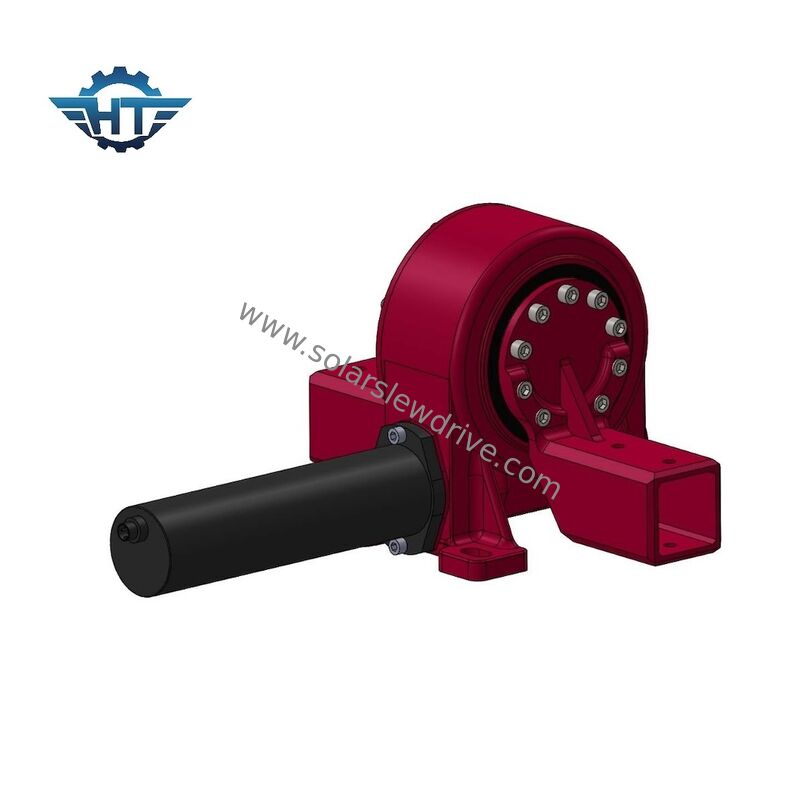

太陽追尾アプリケーション向けの信頼性の高い旋回ドライブ ソリューション
Hangtuo 単軸旋回駆動ギアボックスは、信頼性の高い回転性能、長寿命、強力な耐環境性を必要とする太陽追尾システム用に特別に設計されています。完全密閉型 IP66 保護ハウジングとウォーム ギア トランスミッション構造を備えた当社の旋回ドライブは、ほこり、雨、砂、過酷な屋外条件に対して優れた保護を提供します。
コンパクトな設計、高トルク出力、内蔵セルフロック機能を備えた Hangtuo 旋回駆動ギアボックスは、ソーラー トラッカーが安定したパネル位置を実現しながら、メンテナンス要件を軽減し、システムの信頼性を向上させるのに役立ちます。
VE モデル旋回ドライブ データシート
| モデル | 比率 | 定格出力トルク(N・m) | チルトトルク(Nm) | 保持トルク(N・m) | アキシアル荷重(kN) | ラジアル荷重(kN) | 効率 | セルフロック | 重量(kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | はい | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | はい | 18 |
| 7" | 57:1 | 1750年 | 7000 | 13200 | 34 | 58 | 40% | はい | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | はい | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | はい | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | はい | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | はい | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | はい | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | はい | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | はい | 251 |
ソーラートラッカーに Hangtuo スルードライブギアボックスを選ぶ理由
IP66 屋外環境向けの完全密閉型保護
ソーラートラッカーは、砂漠地帯、海岸地域、湿度の高い場所などの厳しい環境で動作します。 Hangtuo スルードライブは密閉エンクロージャ設計を採用しており、ほこりや水の侵入を防ぎ、厳しい気象条件下でも信頼性の高い動作を保証します。
セルフロック機能付きウォームギヤトランスミッション
ウォームギヤとウォームホイールの多歯噛み合い構造により、高いトルク容量と安定した伝達性能を実現します。
統合されたセルフロック機能は、風力などの外部負荷による逆方向の動きを防止し、太陽追尾システムの安全性と安定性を向上させます。
利点は次のとおりです。
コンパクト設計で高トルク密度
Hangtuo VE シリーズ旋回ドライブは、高出力トルクを提供しながらコンパクトな構造を提供するため、設置スペースと信頼性が重要な要素となる単軸ソーラー トラッカーに適しています。
従来のドライブ ソリューションと比較して、当社のスルー ドライブ ギアボックスは以下を提供します。
より高いトルク対重量比 より簡単な設置 システムの複雑さの軽減 運用および保守コストの削減
VEシリーズ旋回駆動パラメータ
| モデル | 比率 | 定格出力トルク(N・m) | チルトトルク(Nm) | 保持トルク(Nm) | アキシアル荷重(kN) | ラジアル荷重(kN) | 効率 | セルフロック | 重量(kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | はい | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | はい | 18 |
| 7" | 57:1 | 1750年 | 7000 | 13200 | 34 | 58 | 40% | はい | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | はい | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | はい | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | はい | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | はい | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | はい | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | はい | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | はい | 251 |
太陽追跡アプリケーション
Hangtuo VE シリーズ スルー ドライブ ギアボックスは、以下の分野で広く使用されています。
太陽光発電太陽追尾システム
単軸ソーラートラッカー用に設計された当社のスルードライブは、正確で信頼性の高いパネル位置決めを提供し、太陽エネルギー収集効率を向上させます。
代表的な用途:
その他の産業用途
Hangtuo 旋回ドライブは、太陽の追跡以外にも次の分野でも使用されています。
カスタマイズされたスルードライブソリューションが利用可能
アプリケーションごとに、トルク、速度、取り付け寸法、腐食保護、制御システムに関して異なる要件があります。
Hangtuo が提供するOEM およびカスタマイズされた旋回ドライブ ソリューション、 含む：
当社のエンジニアリング チームは、お客様の機械設計と動作条件に応じて最適化されたスルー ドライブ ソリューションを開発できます。
