革新的で、費用効果が大きい回転ドライブの提供
 |
| 起源の場所: | 中国 |
| ブランド名: | HangTuo |
| 証明: | CE, ISO9001 |
| モデル番号: | SE14」 |
| 最小注文数量: | 1 部分 |
|---|---|
| 価格: | USD 280~504 / pc |
| パッケージの詳細: | 合板ボックス |
| 受渡し時間: | 15~45 日 |
| 支払条件: | / TのL / CのTは、ウェスタンユニオン |
| 供給の能力: | 1ヶ月あたりの2000年のPCS |
| 材料: | 50Mn、42CrMo | モデル: | SE14」 |
|---|---|---|---|
| ギヤ比率: | 85:1 | 定格出力のトルク: | 6550Nm |
| トルクの保持: | 68000Nm | トルクを傾けること: | 54200Nm |
| 効率: | 40パーセント | 標準的な色: | RAL 9006 |
| 軸負荷: | 680 KN | 放射状の負荷: | 230 kN |
| ハイライト: | 太陽追跡者ドライブ,回転ギヤ |
||
製品の説明

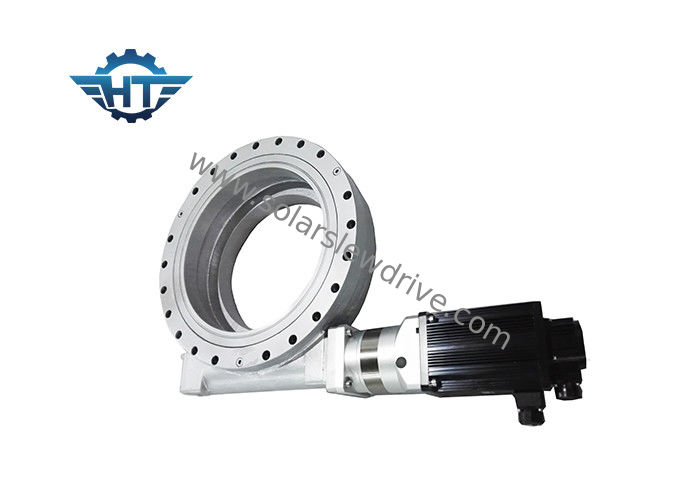

タイプ:SE14インチの回転ドライブ
特徴:
1. 歯のタイプ:螺旋形の歯
2.負荷に耐えること:軽い負荷
3.ドライブの種類:モーター ドライブ
4.モジュール:5/3.75
5.みみずシャフトの数:1
6.ギヤ比率:85:1
7.効率:40%
8.自動閉鎖ギヤ:はい
9つの重量:63のkg
時のトルクを傾けること: このトルクは負荷の位置と回転軸受けの中心間の間隔によって増加する重力の負荷です。実際のトルクが評価される傾く時のトルクより大きければ、回転ドライブは転覆します。
放射状の負荷: 回転軸受けの軸線への負荷垂直
軸負荷:回転軸受けの軸線に平行負荷
トルクの保持: それは逆のトルクです。ドライブが逆に回り、部品が損なわれないとき、達成される最高のトルクはまた壊れたトルクとしてトルク、それを保持すること見られます呼ばれます。
自動閉鎖:負荷があるときだけ、回転ドライブは逆転回り、こうして呼びました自動閉鎖とできません。
技術的なデータ
| SEモデル パフォーマンス パラメータ | ||||||||||||
| モデル | 定格出力のトルク（N.m） | 保持しますトルク（N.m）を | TiltingTorque （N.m） | 軸負荷（kN） | 放射状の負荷（kN） | 比率 | Effeciency | 精密（程度） | IP | 働く臨時雇用者。（℃） | 自動閉鎖 | 重量（kg） |
| 1つ | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 8 |
| 5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 12 |
| 7" | 2000年 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 204 |
注目:明細寸法および変数のために、私達の販売のデッサンを参照して下さい。
カスタマイズされたサービス
1.異なった適用およびプロジェクトに基づく特別な設計
2.タイプのモーターは油圧モーター、ステッピング モーター、電気モーター等のような、一致できます。
3. RALコードに基づく色は利用できます;私達の標準的な色はRAL 9006です。
