起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | VE 9 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 280~504 / pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
タイプ: | 同封の | アプリケーション: | 構造機械類 |
---|---|---|---|
ドライバー: | 油圧モーター | IP グレード: | IP66 |
色: | 要求されたとして | 効率: | 40パーセント |
モデル: | VE 9つ | 比率: | 61:1 |
ハイライト: | 太陽追跡者ドライブ,回転ギヤ |

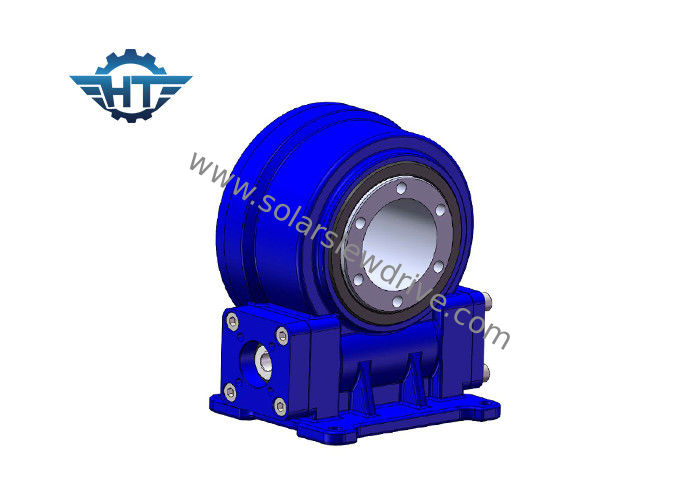

製品の説明
回転ドライブに封じられたタイプ、開いたハウジングのタイプ、縦のタイプ、二重軸線のタイプ、高精度のタイプのような多くのタイプがあります、みみずのドライブの種類等の回転ドライブは強い傾く時のトルクおよび静的な自動閉鎖機能の回転軸受けに基づいています。多くの歯の接触表面は高い負荷を運転するために特に設計されています。
モデル: | VE9 | 原産地 | 常州、中国 |
ブランド | HANGTUO | タイプ | 封じられた |
材料 | 42CrMo、50Mn | 出力トルク | 4300 N.m |
時のトルクを傾けること | 16 K N.m | トルクの保持 | 27 K N.m |
静的な軸評価 | 60 KN | 静的な放射状の評価 | 130 KN |
動的軸評価 | 30 KN | 動的放射状の評価 | 65 KN |
ギヤ比率 | 37:1 | 効率 | 40% |
適用
二重軸線の回転のdrivesareの二重軸線の太陽追跡者のための共通の回転ドライブ塗布、heliostatsおよび集中されたphotovoltaics (CPV)のような、および衛星またはレーダーの皿。他の適用は自動車上昇、ロボティック腕のポジシァヨナーおよび段階装置を含んでいます。
SDEの二重軸線のポジシァヨナーの指定
関連製品
VEモデル パフォーマンス パラメータ | ||||||||||||
モデル | 定格出力のトルク(N.m) | 保持しますトルク(N.m)を | TiltingTorque (N.m) | 軸負荷(kN) | 放射状の負荷(kN) | 比率 | Effeciency | 精密(程度) | IP | 働く臨時雇用者。(℃) | 自動閉鎖 | 重量(kg) |
3つ | 600 | 5800 | 2100 | 3.6 | 15 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 18kg |
6" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 28kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 32kg |
9" | 4300 | 27200 | 16000 | 60 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 88のkg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 135のkg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 192のkg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 251のkg |
