起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SDE7」 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 280~504 / pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
材料: | 50Mn、42CrMo、QT | モデル: | SDE 7 |
---|---|---|---|
ギヤ比率: | 57:1 | 出力トルク: | 0.8のkNm |
トルクの保持: | 6 kNm | トルクを傾けること: | 9.2 kNm |
起源の場所: | 中国 | ブランド名: | Hangtuo |
ハイライト: | たくさんドライブ モーター、みみずギヤたくさんドライブ,worm gear slew drive |
主にPV、STPのCSPの太陽能力別クラス編成制度に使用する私達のSDEシリーズ回転ドライブ。
私達の他のタイプの回転ドライブは構造の塗布のために広く利用されている、トラック クレーンのような、manlifts、回転盤、港の機械類、モジュラー車、小さい風力システムおよび衛星通信、重負荷の運送者、橋点検装置、望遠鏡の働くプラットホーム、バスケットの回転子の条件、ヨット クレーン、コンクリートミキサー車、掘削機、等。私達はまた回転ドライブと一致するために回転のberarings、油圧モーター及びDCモーター回転ドライブの多数のサイズを提供して、も。プロダクトは世界中に輸出された。
主要特点
1. 既存のアプリケーションに統合すること容易な統合されたギヤおよびみみずが付いているシステムを準備ができに取付けなさい
2. 減らされた維持費
3. スペース節約の取付けのための密集したパッケージ
4. すべての標準的な電動機および油圧モーターのためにフランジと利用できる
5. 運転されるみみず
6. IP66シーリング等級
7. モジュラー構造は非常に速い修正を可能にする
8. 完全にギヤを囲む延長人生のハウジング(汚染に対するグリースの貯蔵所、保護および接触)
9. コンパクト デザインの最大負荷容量
SDEの回転ドライブのパフォーマンス・チャート
モデル | 比率 | 定格出力のトルク(N.m) | 傾けるトルク(N.m)を | 保持するトルク(N.m)を | 軸負荷(kN) | 放射状の負荷(kN) | 効率 | 精密(°) | 自動閉鎖 | 重量(kg) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | はい | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | はい | 34 |
7" | 57:1 | 2000年 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | はい | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | はい | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | はい | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | はい | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | はい | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | はい | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | はい | 705 |
設置指示組合せ
1. 横の取付け及び縦の取付け。
2. 単一のsleiwngドライブを二重軸線の回転のドライブを達成できる引きなさい。

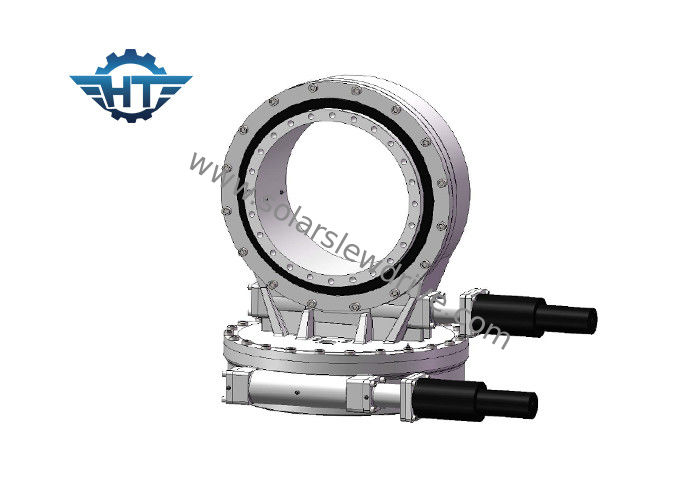

3. 1つの二重軸線の回転ドライブは二重軸線の回転のドライブを達成できる。
4. 1の線形アクチュエーターを搭載する1つの回転ドライブはまた二重軸線の回転ドライブを達成できる。
