起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SDE5 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 280~504 / pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
モデル: | 5インチ | ギヤ比率: | 37 |
---|---|---|---|
効率: | 40パーセント | タイプ: | 二重軸線 |
アプリケーション: | 太陽能力別クラス編成制度 | OEMサービス: | 利用可能 |
原産地: | 常州市, 中国 | ドライバー: | 12/24vdcモーター、サーボ モーター |
ハイライト: | solar slew drive,slewing drive for solar tracking system |

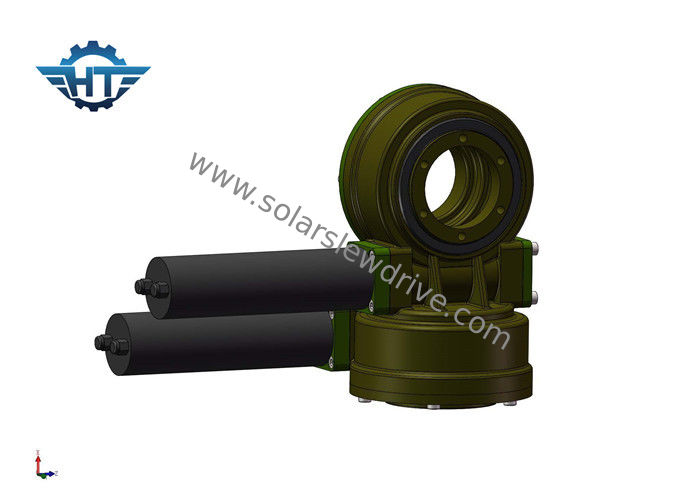

二重軸線の高いバックラッシュの二重軸線の太陽能力別クラス編成制度のための小さいたくさんドライブ、みみずおよびギヤ構造
記述
回転ドライブは回転軸受け、みみずシャフト、ハウジング、軸受けから、等自動車に乗ります成っています。回転軸受けの内部リングがハウジングで固定される間、ドライブをみみずシャフト、回転軸受けの外リング回ります、外リング出力しますフランジを通してトルクを自動車に乗って下さい。
機能
回転ドライブは軸負荷、放射状の負荷を支えられます傾く時。回転盤かフレームはドライブの回転によって運転される方位角および高度で回ります。
適用
太陽のため:それは太陽能力別クラス編成制度で設計され、発電の効率を改善します。
産業使用法のため:2相対的な回転を運転するのに主に使用される360°で反対します。
利点
1. より多くの歯接触およびより高いトルクを提供する砂時計みみずシャフトによって設計されている
2. 耐用年数はギヤによって高められ、配線管は堅くなります
3. 製品性能は保障された製品品質テストされ。
主に力および回転トルクの強さを負荷握ることを両方要求する適用のために完全であるので回転ドライブが利用することができる多くの適用があります。
指定
SDEモデル パフォーマンス パラメータ | ||||||||||
モデル | 比率 | 定格出力のトルク | トルクを傾けること | 軸負荷 | 放射状の負荷 | トルクの保持 | 効率 | 精密 | 自動閉鎖 | 重量 |
N.m | N.m | kN | kN | N.m | 程度 | はい | kg | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | はい | 21kg |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | はい | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | はい | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | はい | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | はい | 157のkg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | はい | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | はい | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | はい | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | はい | 682のkg |
