起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | VE5 " |
最小注文数量: | 1部分 |
---|---|
価格: | USD 280~504 / pc |
パッケージの詳細: | 合板箱 |
受渡し時間: | 15〜45日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン |
供給の能力: | 1ヶ月あたりの2000 PC |
材料: | 50Mn、42CrMo | 旋回減速機: | VE5 " |
---|---|---|---|
ギヤ比率: | 37:1 | 適用: | 太陽追跡者 |
モーター: | 電気ギヤ モーター | 保証: | 10年 |
証明書: | ISO9001のセリウム | 使用率: | 30年 |
ハイライト: | 電気ギヤ モーターたくさんの変速機,42CrMoたくさんドライブ変速機,太陽能力別クラス編成制度のための変速機を殺害した |

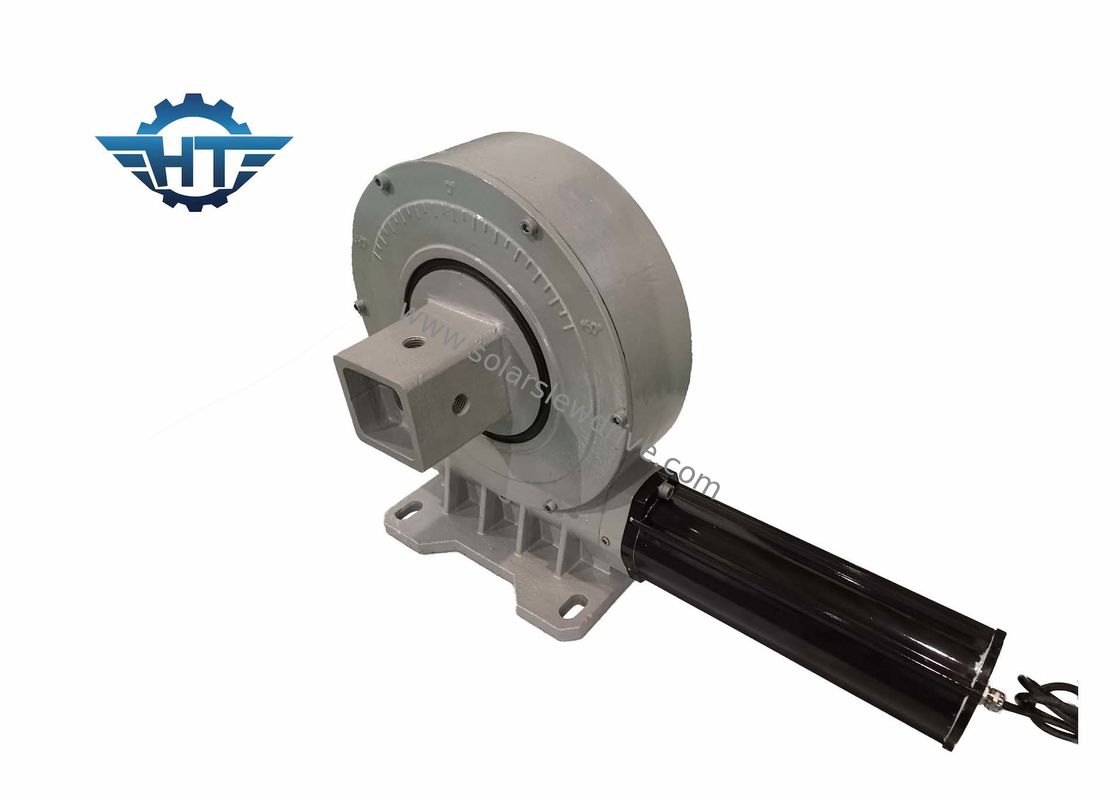

太陽能力別クラス編成制度のための縦の小さい回転ドライブ変速機
小さい回転ドライブ変速機の記述
回転ドライブ装置は運転の動力源を統合する全円周の回転の減速伝達メカニズムである。それは伝達従節およびメカニズムの付属品として回転軸受けを使用する。他のリングは伝達従節両方として使用され、回転軸受け自体が全円周の回転の関係である、および運転の動力源およびメイン ドライブ効率的に形成されるように運転された可動部のための関係の基盤は。回転、減速運転の機能を統合するで、同時に単純構造があり、そして製造し、維持することは便利である普遍的な減速伝達メカニズム。
VEシリーズのパフォーマンス パラメータ
モデル | 比率 | 定格出力のトルク | トルクを傾けること | 軸負荷 | 放射状の負荷 | トルクの保持 | 効率 | 精密 | 自動閉鎖 | 重量 |
N.m | N.m | kN | kN | N.m | 程度 | はい | kg | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | はい | 13 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | はい | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | はい | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | はい | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | はい | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | はい | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | はい | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | はい | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | はい | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | はい | 244 |
適用
回転ドライブ装置は全円の回転を要求し、可変的な速度を要求するあらゆる機会で使用することができる。大きいトルクの送電、密集したボディ構造および統合のための高い条件のメカニズムの高精度の動き伝達または選択を実現することは必要なとき回転の運転者は最もよい解決である。
共通の適用は一般に工学および建設機械、また太陽エネルギー、風カエネルギーおよびさまざまな長期自動追跡の機械類である。
