| ブランド名: | HANGTUO |
| モデル番号: | VE5 |
| MOQ: | 1 PC |
| 価格: | 145~226 USD/PC |
| 納期: | 15~30日 |

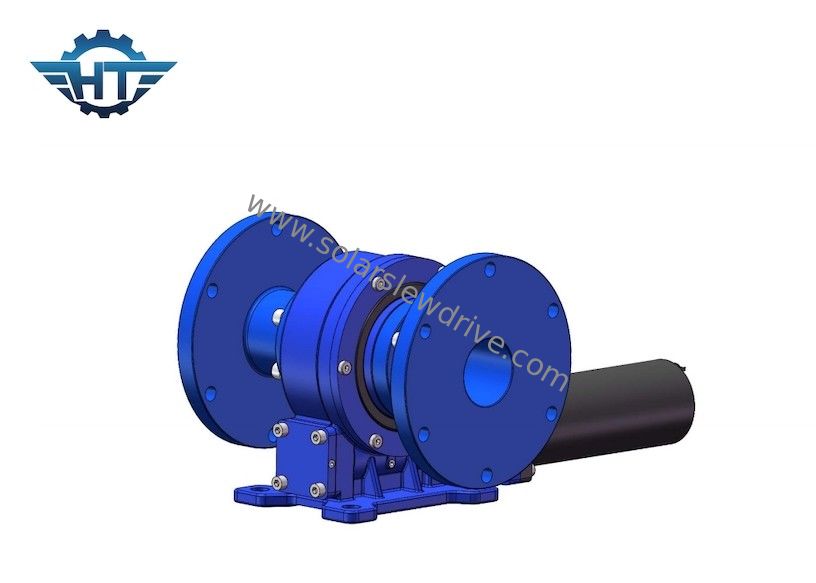

ソーラー追尾システム用セルフロックウォームスイブドライブギアボックス
セルフロックウォームスイブドライブ 説明
密閉型セルフロックウォームスイブドライブは、ソーラー追尾システムにおける回転運動制御のために特別に設計された、コンパクトで統合された減速ユニットです。硬化処理されたウォームギアセット、精密スイブベアリング、堅牢な密閉ハウジングを組み合わせており、ドライブモーターを統合するオプションも備え、信頼性の高い伝達ユニットを形成します。
従来のギア減速機とは異なり、内蔵のスイブベアリングは、軸方向力、ラジアル力、および傾斜モーメントを同時に支えることができます。これにより、コンパクトなユニットで、複数の独立したベアリングや伝達コンポーネントが必要となる複雑なシステムを置き換えることができます。動作中、ウォームはスイブギアを駆動し、スムーズで制御された精密な回転を可能にします。ウォームギアセットの形状はセルフロック機能も提供し、モーターブレーキに完全に依存することなく、出力が逆回転するのを防ぎます。
単軸および二軸ソーラー追尾システム向けに設計されたこのドライブは、太陽光の変化に応じた継続的な調整を可能にしながら、風、重力、または動的負荷がかかっても、太陽光発電パネルが意図した位置を維持することを保証します。密閉設計は、内部コンポーネントをほこり、湿気、および過酷な屋外環境から保護し、それによって耐用年数を延ばし、メンテナンス要件を最小限に抑えます。
3インチから25インチまでのサイズが用意されており、この製品シリーズは、住宅用、商業用、農業用、およびユーティリティ規模の太陽光発電プロジェクトに適しています。特定の追尾制御要件に応じて、ユニットは油圧モーター、ステッピングモーター、サーボモーター、または標準的な電気モーターを含むさまざまなドライブオプションで構成できます。この非常に汎用性の高いスイブドライブプラットフォームは、海洋機器、建設機械、軽工業機械、冶金機器、医療機器、およびその他の産業分野でも広く使用されています。
垂直スイブドライブ性能パラメータ
| モデル | ギア比 | 定格出力トルク | 傾斜トルク | 軸荷重 | ラジアル荷重 | 保持トルク | 効率 | 精度 | セルフロック | 重量 |
| N.m | N.m | kN | kN | N.m | 度 | はい | kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | はい | 13kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | はい | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | はい | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | はい | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | はい | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | はい | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | はい | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | はい | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | はい | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | はい | 244 kg |
主な特徴
セルフロック出力による運用上の安全性
セルフロックウォームギア機構を搭載しており、負荷によるギアボックスの逆駆動を効果的に防止します。この機能により、停電時、緊急停止時、または強風イベント時に位置安定性を確保し、外部ブレーキシステムへの依存を減らします。
高い傾斜モーメントと負荷容量
統合されたスイブベアリングは、軸方向力、ラジアル力、および傾斜モーメントを同時に支えることができます。これにより、片持ち式のソーラーパネル、長列の太陽光発電（PV）追尾システム、および不均一または変動する風荷重がかかる設置に適しています。
正確な太陽追尾
0.1度以下の位置決め精度により、ドライブは一貫した再現性のある追尾動作を保証します。微調整機能は、ソーラーパネルの最適な角度を維持するのに役立ち、追尾システムの全体的な信頼性を向上させます。
統合されたコンパクト設計
スイブベアリングとウォームギアボックスが1つのコンパクトなユニットに組み合わされています。コンポーネント数を減らすことで、設置プロセスが簡素化され、追尾システム構造内の貴重なスペースが節約されます。
さまざまなモータータイプとの互換性
入力側は、油圧モーター、ステッピングモーター、サーボモーター、または標準的な電気モーターと互換性があります。この柔軟性により、単一のベースドライブプラットフォームで多様な制御システムとプロジェクト構成をサポートできます。
低メンテナンス要件を備えた完全密閉構造
密閉されたハウジングは、外部汚染物質の侵入を防ぎ、潤滑剤が封じ込められていることを保証します。外装は耐久性のある耐候性コーティングが施されており、標準ではRAL 9006ですが、リクエストに応じて他のRALカラーも利用可能です。
幅広い仕様
3インチから25インチまでのサイズが用意されており、このシリーズは幅広いトルク、負荷、および取り付け要件に対応します。これらのユニットは、小規模な分散型ソーラー追尾システムから大規模なユーティリティグレードのPVプロジェクトまで、あらゆるものに適しています。
このセルフロックウォームギアスイブドライブを選ぶ理由
風荷重および逆荷重下での安定した保持性能を提供
軸方向、ラジアル、および傾斜モーメントの負荷容量を組み合わせる
長期間の屋外使用に適している
高い再現性で正確な位置決めを提供する
幅広いモーターと互換性がある
標準でRAL 9006仕上げが付属しており、カスタムカラーも利用可能
さまざまなクラスの追尾システムに合わせてさまざまな仕様で利用可能
設置とメンテナンスが容易
選択ガイド
モデルを選択する際は、次の要因を考慮してください。
必要な出力トルクと保持トルク
最大軸荷重およびラジアル荷重
風荷重および太陽光発電（PV）パネルの形状に起因する最大傾斜モーメント
必要な追尾速度と位置決め精度
モータータイプ、電圧、および制御方法
動作温度および環境暴露条件
取り付け方向とデューティサイクル（負荷サイクル）
予想される耐用年数とメンテナンス間隔
最適なモデルを特定の要件に基づいて決定できるように、実際の負荷スペクトルと追尾動作条件を提供することをお勧めします。
よくある質問
セルフロックウォームギアスイブドライブとは何ですか？
セルフロックウォームギアスイブドライブは、ウォームギア機構を利用した回転減速ユニットです。モーターが停止した後、出力側が逆回転するのを効果的に防ぎます。モーターの動作が停止した後、負荷を特定の位置に保持する必要があるアプリケーションで一般的に使用されます。
このスイブドライブはソーラー追尾システムに適していますか？
はい。回転、負荷サポート、位置保持機能を1つのコンパクトなユニットに統合しているため、単軸および二軸ソーラー追尾システムのいずれにも非常に適しています。
異なるタイプのモーターを使用できますか？
はい。制御システムと設置要件に応じて、ドライブは油圧モーター、ステッピングモーター、サーボモーター、または標準的な電気モーターと組み合わせることができます。
傾斜モーメントとは何ですか？
傾斜モーメントとは、スイブドライブが耐えられる転倒荷重を指します。ソーラー追尾システムの文脈では、風圧、PVパネルの寸法、サポートアームの長さ、および重心の位置などの要因によって影響されます。
ハウジングの色はカスタマイズできますか？
はい。標準色はRAL 9006ですが、特定のプロジェクトに合わせて他のRAL標準色も利用可能です。
適切なモデルを選択するにはどうすればよいですか？
選択は、出力トルク、保持トルク、軸荷重およびラジアル荷重、傾斜モーメント、回転速度、デューティサイクル、および環境条件に基づいている必要があります。モデルを最終決定する前に、アプリケーションデータを慎重に評価する必要があります。
お問い合わせください。
ソーラートラッカーの寸法、動作荷重、追尾速度、およびモーター要件をお知らせください。当社のエンジニアリングチームが、お客様のプロジェクトに最適なセルフロックウォームギアスイブドライブの選択またはカスタマイズをお手伝いします。
