| ブランド名: | HangTuo |
| モデル番号: | VE9」 |
| MOQ: | 1部分 |
| 価格: | USD 100~1600/ pc |
| 納期: | 15~45日 |
| 支払い条件: | L/C、T/T、ウェスタン・ユニオン |

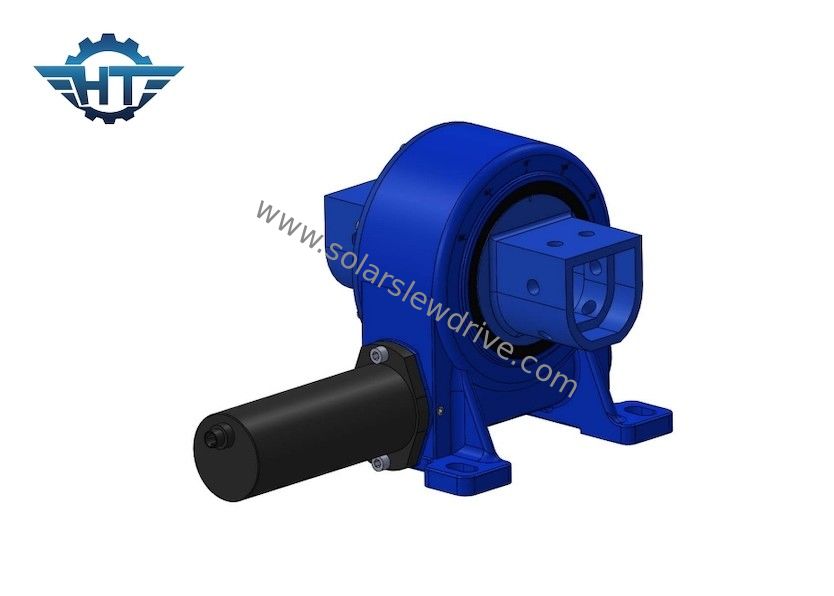

単軸ウォームギアIP66エンクローズ型旋回駆動（ソーラートラッカー用）
VEシリーズエンクローズ型ウォーム旋回駆動
HangtuoのVEシリーズエンクローズ型ウォーム旋回駆動は、セルフロックウォームギア、精密旋回ベアリング、堅牢なハウジングを統合した回転ユニットです。IP66定格のエンクロージャーは、屋外での動作中に内部コンポーネントを保護しながら、ほこりや水の侵入を制限するように設計されています。この密閉構造は、メンテナンス頻度を減らし、ライフサイクルコストを削減し、露出した作業環境での機器の信頼性を向上させるのに役立ちます。
オープン型旋回機構と比較して、エンクローズ型設計は潤滑剤を所定の位置に保持し、研磨粒子、雨、湿気がギアやベアリングの表面に到達するのを防ぎます。その結果、正確な位置決め、強力な保持性能、長寿命を必要とするシステム向けの信頼性の高い回転駆動が得られます。
VEシリーズは3インチから25インチのモデルがあり、幅広いトルク、負荷、設置要件をカバーしています。ソーラートラッカー、鉱山機械、高所作業車、クレーン、掘削機アタッチメント、ポジショナー、ステアリングシステム、衛星アンテナ、レーダーアンテナ、医療機器など、さまざまなモーターおよび制御システムと統合できます。
Hangtuoの全範囲の旋回駆動は、ソーラートラッカー、鉱山機械、高所作業車、クレーン、掘削フレーム、ポジショナー、ステアリングシステム、衛星およびレーダーアンテナ、医療分野に適しています。特定のアプリケーションについてはご相談ください。
VEモデル旋回駆動パラメータ
| モデル | 減速比 | 定格出力トルク(N.m) | 転倒モーメントトルク(N.m) | 保持トルク(N.m) | アキシアル荷重(kN) | ラジアル荷重(kN) | 効率 | セルフロック | 重量(kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | はい | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | はい | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | はい | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | はい | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | はい | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | はい | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | はい | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | はい | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | はい | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | はい | 251 |
アプリケーション
Hangtuoの旋回駆動は、高い負荷容量と密閉構造により、さまざまな回転機器に適しています。
ソーラートラッキングシステム
セルフロック式の密閉型スルー駆動は、単軸および二軸ソーラートラッカーに強力なソリューションを提供します。制御されたパネル回転、信頼性の高い風荷重抵抗、安定した位置決めを限定的なメンテナンスで実現します。
建設およびリフティング機器
VEシリーズは、掘削機、クレーン、高所作業車、掘削フレーム、およびアキシアル、ラジアル、転倒荷重下での制御された回転を必要とするその他の機器で使用できます。
鉱業および重工業
密閉型設計は、ほこりっぽく、湿った、要求の厳しい鉱業環境でギアやベアリングを保護するのに役立ちます。アプリケーションには、ポジショニングプラットフォーム、ステアリングアセンブリ、および長期的な荷重保持を必要とする機器が含まれます。
アンテナおよびレーダー追跡
スムーズで再現性の高い回転と強力な保持性能により、衛星アンテナ、レーダーアンテナ、その他の精密追跡システムに適しています。
医療および精密機器
構成可能な減速比とモーターマッチングにより、医療用ポジショニングデバイス、検査システム、産業用ポジショナーをサポートできます。
その他のアプリケーションには、露天掘り鉱山機械、風力エネルギーシステム、産業オートメーション、ターンテーブル、特殊回転機械が含まれます。プロジェクト固有の要件に合わせてカスタム構成も可能です。
選択要因
密閉型ウォーム旋回駆動を選択する際は、以下を考慮してください。
定格出力トルクと保持トルク
最大アキシアル荷重およびラジアル荷重
搭載構造によって発生する転倒モーメント
必要な回転速度と位置決め精度
モータータイプ、電圧、制御インターフェース
連続運転時間とサイクル周波数
風への暴露、温度、ほこり、水の侵入リスク
設置方向と利用可能な設置スペース
必要なサービス寿命とメンテナンスアクセス
負荷データと運転条件を提供して、モデルの推奨を受けてください。
よくある質問
密閉型ウォーム旋回駆動の主な利点は何ですか？
密閉型ハウジングは、ほこりや水からギアやベアリングを保護し、潤滑剤を保持するのに役立ちます。これにより、メンテナンス要件が軽減され、屋外または汚れた環境での信頼性が向上します。
VEシリーズはセルフロック式ですか？
はい。VEシリーズはセルフロック式ウォームギアを使用しており、駆動装置に電源が入っていないときに逆回転に抵抗します。
モーターを供給できますか？
はい。油圧、ステッピング、サーボ、電気モーター構成をアプリケーションに合わせることができます。
これらの旋回駆動はどの産業で使用されていますか？
一般的な産業には、太陽エネルギー、建設、鉱業、高所作業、アンテナ追跡、医療機器、産業オートメーションが含まれます。
正しいサイズはどのように選択すべきですか？
選択は、出力トルク、保持トルク、アキシアルおよびラジアル荷重、転倒モーメント、速度、デューティサイクル、環境条件を考慮する必要があります。
Hangtuoにお問い合わせください
負荷条件、回転速度、モーター要件、設置環境を共有してください。Hangtuoは、標準のVEシリーズ密閉型ウォーム旋回駆動の選択、またはお客様の機器向けの構成開発をお手伝いします。
