革新的で、費用効果が大きい回転ドライブの提供
 |
| 起源の場所: | 中国 |
| ブランド名: | HangTuo |
| 証明: | CE, ISO9001 |
| モデル番号: | VE5 |
| 最小注文数量: | 1部分 |
|---|---|
| 価格: | USD 100~1100/ pc |
| パッケージの詳細: | 合板箱 |
| 受渡し時間: | 15~45日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力: | 1ヶ月あたりの2000 PC |
| 電源: | 24VDC | タイプ: | Singeの軸線 |
|---|---|---|---|
| 起源の場所: | 常州、中国 | 出力トルク: | 533 Nm |
| 出力速度: | 0.065 RPM | 特徴: | 倍は囲む |
| 使用法: | 高精度の追跡の太陽エネルギー | 特徴を保護しなさい: | IP66 |
| ハイライト: | 高精度の太陽追跡者のたくさんドライブ,二重封筒の太陽追跡者のたくさんドライブ,533 Nmの太陽追跡者ギヤたくさんドライブ |
||

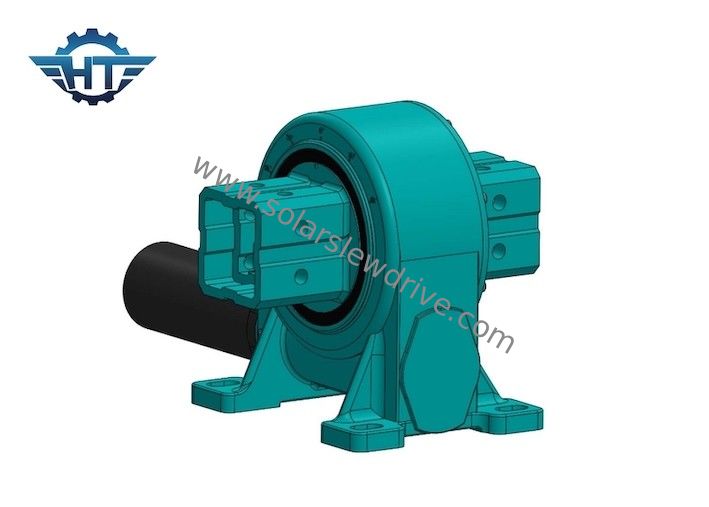

太陽エネルギーを追跡する高精度のための小型の単一の軸線の太陽追跡者のたくさんドライブ
竪型ウォームギア小旋回ドライブ 説明
旋回ドライブは、フルサイクルの回転と可変速度の要件が必要なあらゆる場合に最適なソリューションです。より大きなトルク伝達、より高い精度を提供でき、コンパクトな構造です。密閉された垂直単軸vs旋回ドライブは、垂直方向の動きを実現し、太陽を東から西に追跡します。通常、水平単軸ソーラートラッキングシステムまたは同様の動作条件の機械装置に適用されます。
VE ウォーム ギアは、垂直設置旋回ドライブを意味し、IP66 保護を備えています。それは主に、防塵、防雨、および防食の機会のための高い作業条件要件に適用されます。省スペース、最大積載量、コンパクト設計、長寿命、メンテナンスコスト削減などのメリットがあります。
性能データ
| モデル | 比 | 定格出力トルク (Nm) | 傾斜トルク (Nm) | 保持トルク (Nm) | アキシアル荷重 (kN) | ラジアル荷重 (kN) | 効率 | 精度 (°) | セルフロック | 重量 (kg) |
| 3" | 31:1 | 600 | 1500 | 1800年 | 22 | 15 | 40% | ≤0.1 | はい | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | はい | 18 |
| 7" | 57:1 | 1750年 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | はい | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | はい | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | はい | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | はい | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | はい | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | はい | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | はい | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | はい | 251 |
応用
旋回駆動は、回転トルク強度を必要とする用途に最適な製品です。
ソーラー用スルードライブ：太陽光発電パネルが回転するように設計されており、発電効率を向上させます。1 軸および 2 軸のソーラー トラッキング ソリューションが利用可能です。
風力発電機の場合: 旋回ドライブは、風力タービンのペデスタルを回転させるために使用されます
建設機械用途: 搭載型トラック クレーン、高所作業台、ドック クレーン、材木グラブに広く適用
産業市場向け: 自動化/組立ライン、ロボットアーム
衛星用: スルー ドライブは、衛星放送受信アンテナの宇宙通信および全地球測位システムに使用できます。
