| Brand Name: | HangTuo |
| Model Number: | VE8」 |
| MOQ: | 1本 |
| 価格: | USD 100~380/ pc |
| Delivery Time: | 15~45日 |
| Payment Terms: | L/C,T/T,ウェスタンユニオン |

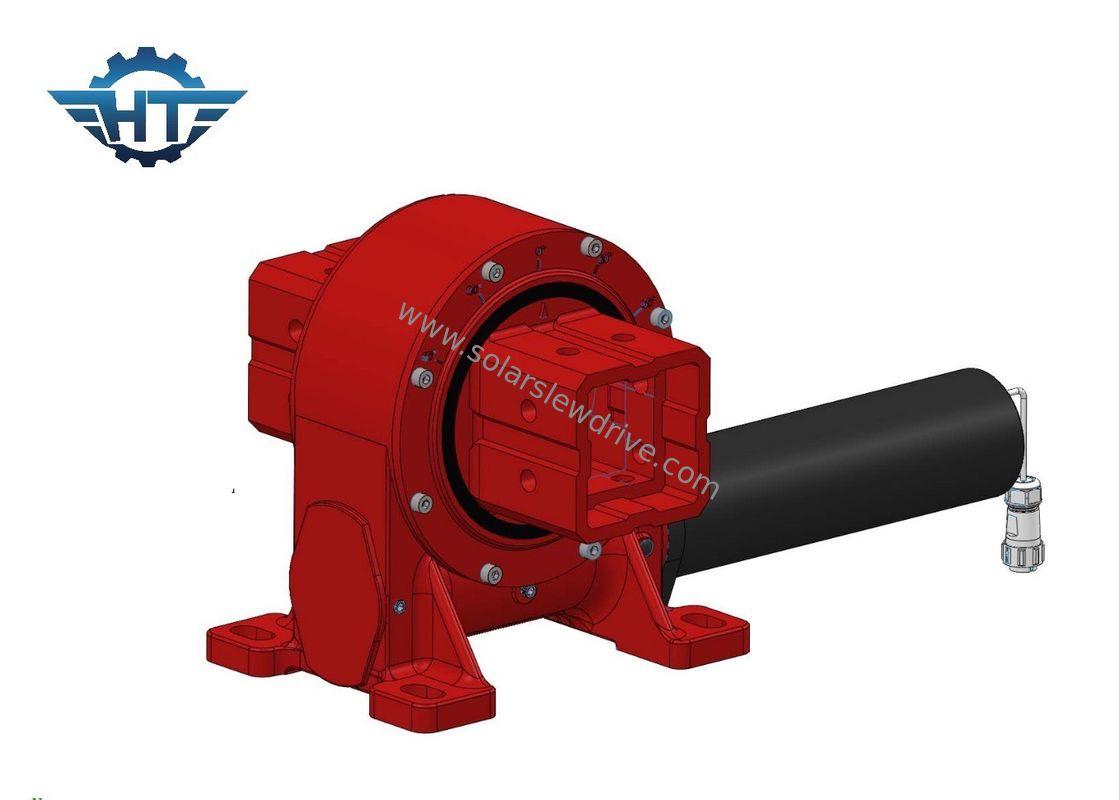

VE8"太陽電池パネルのための24VDCギアボックス付き,柔軟な追跡システム
VE8"スレーブドライブ記述
ワームギア回転駆動は,制御され,精密かつ強力な回転が要求される幅広いアプリケーションで使用される汎用的な部品です.設計特性により,重荷や正確な位置付けを必要とするシナリオに適しています..
VE型スウィイングドライブの技術データ
| モデル | 割合 | 定数出力トルク (N.m) | 傾きトルク (N.m) | 保持トルク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 効率性 | 精度 (°) | 自動ロック | 体重 (kg) |
| 3cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | そうだ | 12 |
| 5インチ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | そうだ | 18 |
| 7インチ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | そうだ | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | そうだ | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | そうだ | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | そうだ | 65 |
| 14インチ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | そうだ | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | そうだ | 135 |
| 21インチ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | そうだ | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | そうだ | 251 |
特徴
スウィイングリング統合:
通常,スウィリング駆動装置はスウィリングリングベアリングと統合され,スムーズな回転を維持しながら軸性および半径性負荷を処理することができます.
精度と逆反応制御
ワームギアの設計は,通常,低反響を示し,正確かつ正確な位置付けを保証します.
自動ロック:
ワームギアメカニズムの自動ロック性質により,荷物が後ろに駆動されるのを防止し,静的な位置での安全性と安定性を高めます.
申請
衛星・レーダーシステム:
スウィーリングドライブが提供する正確な動きにより,衛星皿とレーダーシステムの位置付けに適しており,正確な調整を保証します.
工業用回転台と輸送機:
これらの駆動装置は,制御された円滑な回転が材料処理プロセスに不可欠な産業用ターンテーブルやコンベアヤーで使用されます.
医療機器:
画像処理装置やロボット手術システムなどの医療機器は 動きを正確に制御するために スウィイングドライブを使用します
農業用機械:
スウィイングドライブは,切断刃の回転や機器の角度調整などの機能のために農業機械に組み込める.
