| Brand Name: | HangTuo |
| Model Number: | VE9」 |
| MOQ: | 1本 |
| 価格: | USD 100~380/ pc |
| Delivery Time: | 15~45日 |
| Payment Terms: | L/C,T/T,ウェスタンユニオン |

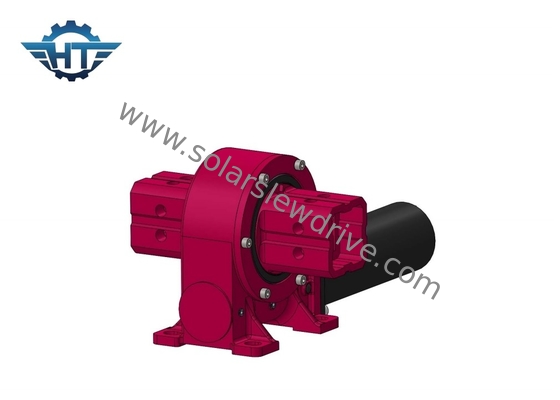

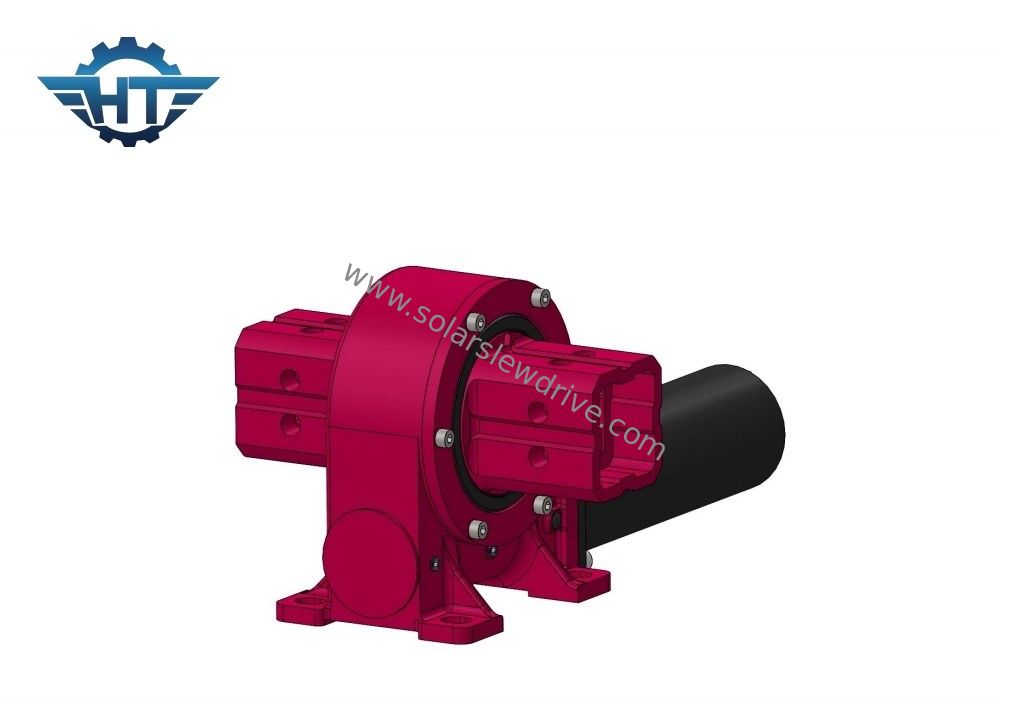

VE9 スリュードライブギアボックス ソーラー追跡システム
スレーブ駆動ギアボックス記述
スウィリング駆動の主要構成要素は: ワーム,ギア,鋳造ベース,ベアリング,ボルトなどのいくつかの標準部品である.振り回す駆動装置は,力の消費を削減し,安全保護に役割を果たすために軸の動きを使用します..
VE型スウィイングドライブデータシート
| モデル | 割合 | 定数出力トルク (N.m) | 傾きトルク (N.m) | 保持トルク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 効率性 | 精度 (°) | 自動ロック | 体重 (kg) |
| 3cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | そうだ | 12 |
| 5インチ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | そうだ | 18 |
| 7インチ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | そうだ | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | そうだ | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | そうだ | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | そうだ | 65 |
| 14インチ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | そうだ | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | そうだ | 135 |
| 21インチ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | そうだ | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | そうだ | 251 |
適用する
スウィーニングドライブは主に特殊車両のステアリングプラットフォーム,重用平床トラック,コンテナクレーン,トラックに搭載されたクレーン,トラッククレーン,空中作業車両,クレーン,ゲントリクレーン,小型の風力発電所航空宇宙通信,衛星受信,太陽光追跡システムなど,特に近年,太陽光発電の急速な発展により,太陽光発電が広く利用されています.ローター駆動は太陽光発電産業で使用され,一般的に回転ギアモーターまたはACギアモーターで装備されています.水力モーターは主に動力駆動として構成されている..
